なぜ台湾が半導体の中心なのか
台湾は世界のファウンドリ（受託製造）の約65〜68%を生産し、最先端ノード（7nm以下）に限れば約90%が台湾に集中しています[1]。中核企業のTSMC（台湾積体電路製造）は世界ファウンドリシェア約70%（2025年）を持つ単独首位で、Apple、NVIDIA、AMD、Qualcomm、Broadcomなどの主要半導体ファブレス企業はすべてTSMCの主要顧客です。
TSMC — 世界の半導体製造の心臓部
TSMC（Taiwan Semiconductor Manufacturing Company、台湾積体電路製造）は1987年にモリス・チャン博士によって設立された[2]世界初のピュアプレイ・ファウンドリです。それまで「半導体は設計と製造を一体で行う（IDM）」のが常識だった業界に「製造専業」というビジネスモデルを持ち込み、ファブレス／ファウンドリ分業という業界構造そのものを生み出しました。
| 指標 | 値 |
|---|---|
| 設立 | 1987年（モリス・チャン）[2] |
| 本社 | 新竹サイエンスパーク |
| 時価総額 | 約1兆ドル（2025年中） |
| 売上 | 約$90B（2024年、過去最高）[3] |
| 世界ファウンドリシェア | 約70%（2025年） |
| 最先端ノード | N3（3nm）量産中、N2（2nm）開発中 |
TSMCの主要Fab所在地
| Fab | 場所 | プロセス | 備考 |
|---|---|---|---|

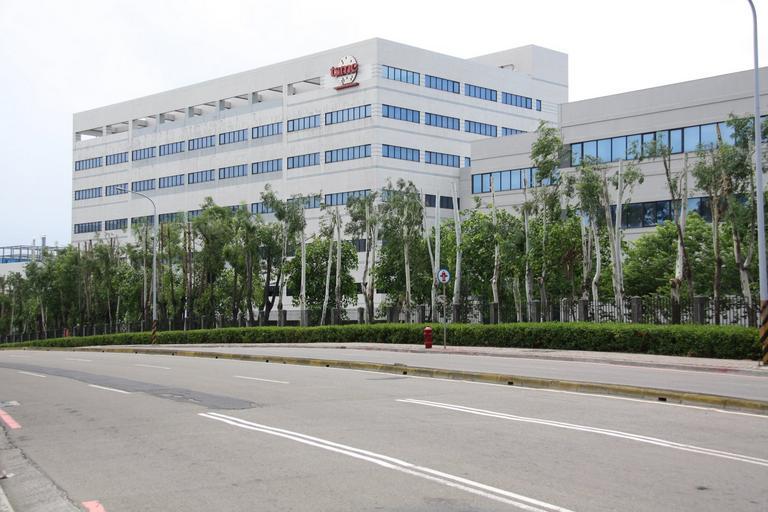

| Fab 12 / 18 | 新竹サイエンスパーク | 研究開発・先端ノード | 本社隣接[4] |
| Fab 14 / 18（南部） | 台南サイエンスパーク | N5/N3量産 | 台南市新市区[4] |
| Fab 15 | 中部サイエンスパーク（台中） | 28〜10nm | 中部[4] |
| Fab 16 | 南京 | 16/12nm | 中国本土[4] |
| Fab 21 | 米国アリゾナ州フェニックス | N4/N3 | CHIPS法支援、N4は2024年Q4量産開始[5]、N3は2027年後半量産予定[5] |
| Fab Kumamoto |  熊本県菊陽町 | 28/22nm, 16/12nm | JASM[6]、ソニー・デンソー・トヨタ出資。第1工場2024年量産、第2工場建設中 |
| Fab Dresden |  ドイツ・ドレスデン | 28/22nm, 16/12nm | ESMC[7]、Bosch・Infineon・NXPと合弁 |
台湾の3大サイエンスパーク
| サイエンスパーク | 設立 | 主要企業 | 強み |
|---|---|---|---|
| 新竹科学園区（Hsinchu Science Park） | 1980[8] | TSMC本社・Fab12, UMC, MediaTek, Realtek, Macronix | 研究開発・本社機能・先端ノード |
| 中部科学園区（Central Taiwan Science Park） | 2003[9] | TSMC Fab15, Micron台湾, AUO, Mediatek中部 | DRAM・先端ロジック |
| 南部科学園区（Southern Taiwan Science Park） | 1996[10] | TSMC Fab14/18, Innolux, Wistron, ASE | 先端ロジック量産・パネル |
新竹は「台湾のシリコンバレー」 と呼ばれ、隣接する国立陽明交通大学 ・国立清華大学 ・ITRI（工業技術研究院） [11]との産学連携が強みです。
台湾の主要半導体企業
| 企業 | 区分 | 概要 |
|---|---|---|
| TSMC（2330） | ファウンドリ | 世界1位、最先端ノード独占 |
| UMC（聯華電子, 2303） | ファウンドリ | 世界4位、成熟ノード（28〜90nm）に特化 |
| Vanguard International（VIS, 5347） | ファウンドリ | 8インチ専業、TSMC系列 |
| Powerchip（PSMC） | ファウンドリ | DRAM起源、現在はメモリ＋特殊ロジック |

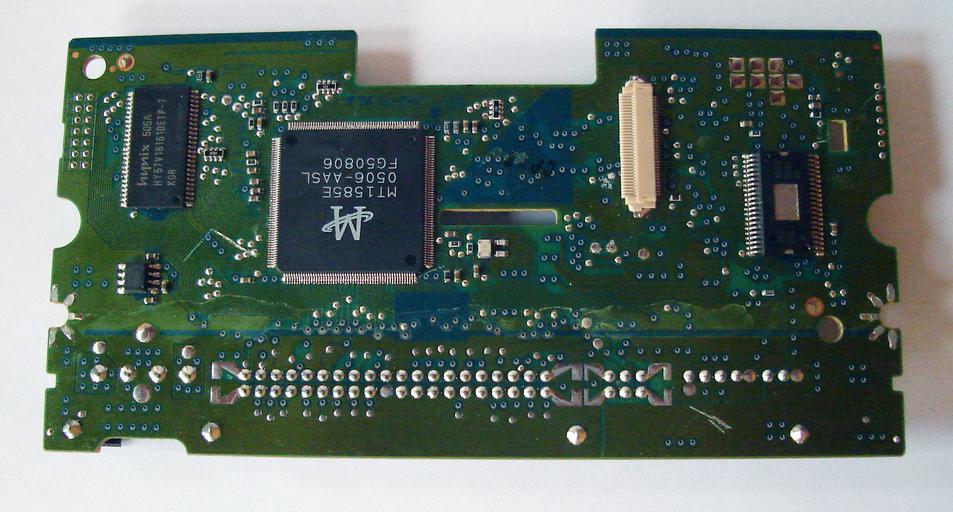

| MediaTek（聯発科, 2454） | ファブレス | スマホSoC世界1位（出荷数）、Wi-Fi/Bluetooth |
| Realtek（瑞昱, 2379） | ファブレス | LANコントローラ・オーディオ |
| Novatek（聯詠, 3034） | ファブレス | ディスプレイドライバIC世界トップ級 |
| ASE Technology（日月光, 3711） | OSAT | 世界最大の半導体後工程（パッケージ・テスト） |
| Powertech（PTI）, ChipMOS, KYEC | OSAT | 後工程専業 |
| Nanya Technology（南亜科, 2408） | メモリ | DRAM、Formosa Plastics系 |
| Winbond, Macronix | メモリ | NORフラッシュ・特殊DRAM |
| Innolux, AUO | パネル | 旧Foxconn系・友達光電。LCD/OLED |
| Foxconn / Hon Hai（鴻海, 2317） | EMS | 半導体顧客の最終組立、Apple iPhone組立 |
装置・材料サプライヤーの台湾拠点
世界の半導体製造装置メーカー（ASML, Applied Materials, Lam Research, Tokyo Electron, KLA）と材料メーカー（Shin-Etsu, SUMCO, JSR, TOK, 信越化学, Linde）はすべて台湾に大規模な現地法人・サービス拠点を構えています。特にオランダのASMLは新竹・台南に研修センターを置き、EUV装置の現地サポート体制を強化しています。
地政学リスクと「シリコン・シールド」
台湾の半導体集中は世界経済の単一障害点であると同時に、「シリコン・シールド」として米中対立・両岸関係における台湾の戦略的重要性の根拠ともなっています。これに対し米国はCHIPS法（2022年、530億ドル）[12]でTSMCのアリゾナ進出を支援、日本は経済安全保障法で熊本のJASM[6]に約1兆円規模の補助金を投じ、ドイツもESMCの建設を補助しています。
台湾半導体企業の時価総額マップ
※ 面積は時価総額（概算・1ドル=150円換算）に比例。
