日本の半導体産業集積地とは
画像: どういたしまして / Wikimedia Commons (CC BY-SA 4.0)
半導体製造では設計・材料・前工程・後工程の各段階が高度に専門化しており、企業が地理的に集積することでサプライチェーンの効率化が図られています。日本は材料・製造装置で世界的な競争力を持ちながら、2000年代以降はファブ（前工程製造）の国際競争力が低下してきました。日本の半導体産業は現在、材料（シリコンウェーハ・フォトレジスト・ガス）では世界シェア30〜50%を占め、製造装置では世界第2〜3位の地位を保有しています[1][2]。2021年以降の経済安全保障政策を契機に、TSMCの熊本誘致・ラピダス設立など国内製造能力の再建が進んでいます[3]。
約6.5兆円（2025年度見込み・政府目標2030年15兆円）[4]
国内半導体生産額
6地域（九州・東北・三重・広島・関東・北海道）
主要産業集積地
月産5.5万枚（300mm・2024年12月量産開始）[5]
TSMC熊本第1工場
2027年量産目標（2025年試作ライン稼働・EUV調整中）[6]
ラピダス（北海道千歳）
画像: JASM Kumamoto / Wikimedia Commons (CC BY-SA 4.0)
主要集積地一覧
| 集積地 | 所在地 | 主な産業 | 詳細 |
|---|---|---|---|
| 九州半導体クラスター | 熊本・大分・長崎 | ロジック・CMOSイメージセンサー（TSMC・ソニー・ルネサス）[7] | 詳細 → |
| 東北（岩手・北上） | 岩手県北上市 | NANDフラッシュメモリ（キオクシア北上工場）。※宮城PSMC計画は2024年末に提携解消で中止 | 準備中 |
| 三重・四日市 | 三重県四日市市 | NANDフラッシュメモリ（キオクシア・ウェスタンデジタル） | 準備中 |
| 広島（東広島） | 広島県東広島市 | DRAM・HBM（マイクロンメモリジャパン）。生成AI需要で高帯域幅メモリ（HBM）の最先端拠点 | 準備中 |
| 北海道千歳 | 北海道千歳市 | 最先端ロジック2nm（ラピダス）。2025年にIIM-1試作ライン稼働、2027年量産目標 | 準備中 |
パワー半導体
上記のロジック・メモリ集積地に加え、日本はパワー半導体でも世界的な競争力を維持しています[2][3]。EV・再エネ向けの需要拡大により、その重要性が高まっています。
| 企業 | 主要拠点 | 製品 |
|---|---|---|
| ローム | 宮崎・福岡 | SiCパワーデバイス（EV向けインバーター） |
| 三菱電機 | 福岡（パワーデバイス製作所） | IGBTモジュール（鉄道・産業機器） |
| 富士電機 | 長野・北陸 | パワーモジュール（再エネ・産業向け） |
| 東芝 | 石川（加賀） | パワーMOSFET・SiCデバイス |
半導体サプライチェーンの概要
graph LR
A["シリコン原料"]-->B["シリコンウェーハ\n信越化学・SUMCO"]
B-->C["前工程\n露光・成膜・エッチング"]
C-->D["後工程\n封止・パッケージ"]
D-->E["最終製品\nスマートフォン・車載・AI"]
F["フォトレジスト\nJSR・信越・東京応化"]-->C
G["製造装置\n東京エレクトロン・キヤノン"]-->C
style A fill:#f3f4f6,color:#1f2937,stroke:#9ca3af
style F fill:#f3f4f6,color:#1f2937,stroke:#9ca3af
style G fill:#f3f4f6,color:#1f2937,stroke:#9ca3af
style B fill:#dbeafe,color:#1e3a5f,stroke:#3b82f6,stroke-width:2px
style C fill:#dbeafe,color:#1e3a5f,stroke:#3b82f6,stroke-width:2px
style D fill:#dbeafe,color:#1e3a5f,stroke:#3b82f6,stroke-width:2px
style E fill:#d1fae5,color:#065f46,stroke:#10b981,stroke-width:2px
半導体集積地の生産能力と素材シェア
日本の主要半導体工場 — 製品タイプ別の月産能力（300mm換算・千枚/月）
300mmウェーハ供給 世界シェア（2024年）
※ 月産能力は各社IR・業界レポート等から300mm換算で概算。200mmラインは面積比（300mm≒2.25枚分）で換算。Rapidus千歳は建設中のため計画値（斜線表示）。ウェーハシェアは信越化学・SUMCO各社IR[8][9]および業界推定に基づく。
関連企業の時価総額マップ
半導体製造・装置・材料に関わる主要上場企業の時価総額を可視化しています。
半導体半導体装置半導体材料電子部品
※ 面積は時価総額（概算）に比例しています。2023~2024年頃の株価をベースにした概算値であり最新の株価は反映していないので注意してください。
| 企業 | 証券コード | 事業概要 | 決算情報 | 配当履歴 |
|---|---|---|---|---|
| ■ 半導体デバイス（ロジック・イメージセンサー） | ||||
| ソニーグループ | CMOSイメージセンサーで世界首位（シェア約50%）[10]。熊本県菊陽町・合志市・長崎県諫早市・大分県に主力工場を保有し、スマートフォン・車載カメラ向けの高精度積層型センサーを供給。TSMC熊本工場（JASM）へ約6%出資し、ウェーハ調達を確保。半導体トップメーカーとしての地位確立 | |||
| ルネサスエレクトロニクス | 車載マイコン・SoC世界首位級の設計製造企業。熊本県熊本市南区川尻工場（40nm/90nm車載マイコン主力）、大分県大分市工場（300mm ADAS向けSoC）の2拠点でロジック製造を展開。TSMC熊本との地理的近接による技術連携が強み | |||
| ■ 半導体デバイス（パワー半導体・その他） | ||||
| ローム | SiC（シリコンカーバイド）パワー半導体でEV向けインバーター・パワーコンディショナー市場を開拓。京都本社のほか、宮崎・福岡に九州拠点を保有し、パワーデバイス製造の重要生産基地として機能 | |||
| 東芝 | NAND型フラッシュメモリ開発の歴史を持つ総合電機企業。パワーMOSFET・SiCデバイス、CPU・SSD事業を展開。石川県加賀市にパワーデバイス製造拠点を保有し、次世代電子機器向けの重要企業 | |||
| 富士通 | LSI・マイクロプロセッサ設計企業。サーバー・HPC向けプロセッサで業界的な知見を活用。SPARC64アーキテクチャなど独自技術で大規模データセンター向け高性能チップを展開 | |||
| 日本電気 | LSI・光通信デバイス開発企業。サーバー・ネットワーク機器向けプロセッサで技術的な優位性を保持。通信インフラの高度化に伴う需要増加で成長基盤を整備 | |||
| ■ 半導体材料（シリコンウェーハ・フォトレジスト） | ||||

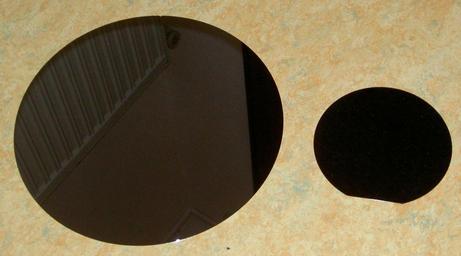

| 信越化学工業 | シリコンウェーハ世界首位（シェア約42%）[8]。300mm・450mmウェーハの大型化・高品質化で TSMC・ソニーなど最先端メーカーへ供給。フォトレジストでも世界的シェアを保有し、半導体製造の基盤素材を支配 | |||
| SUMCO | シリコンウェーハ専業で世界2位（シェア約18%）[9]。佐賀県伊万里地区を主力生産地とし、2024〜2025年に新工場が相次ぎ稼働。TSMC熊本工場への最短距離でのウェーハ納入体制を構築し、九州半導体クラスター発展の重要な部品供給企業 | |||
| ■ 半導体製造装置 | ||||

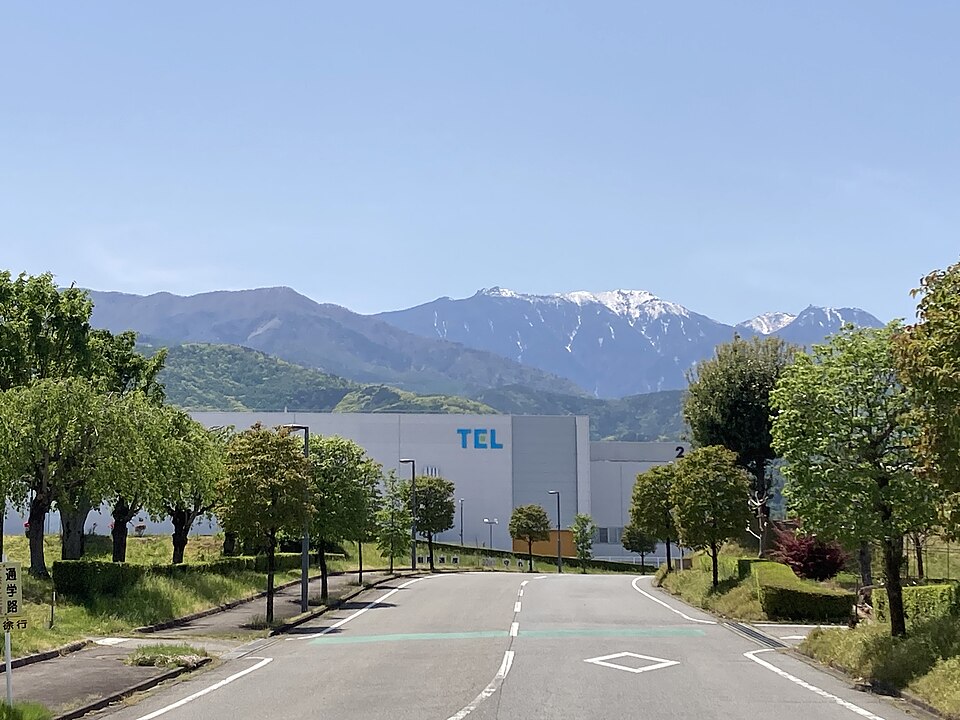

| 東京エレクトロン | 半導体製造装置世界第3〜4位（Applied Materials・ASML・Lam Researchと競合）。塗布現像装置で世界シェア1位。熊本県合志市に開発・生産子会社「東京エレクトロン九州」を置き、JASM熊本工場向けに最先端装置を納入。九州半導体クラスターの装置産業を代表する存在 | |||
| SCREENホールディングス | ウェーハ洗浄装置で世界シェア1位の製造装置企業。コーター・デベロッパー装置も手がけ、半導体前工程装置の「裏方」として不可欠な地位を保有。EUV露光対応装置への需要増加で成長基盤を強化 | |||
| ■ 半導体製造装置（搬送・その他） | ||||
| 平田機工 | 生産ライン全体の設計・製造を行う機械製造企業。半導体・自動車・パネル産業向けの搬送装置・自動化設備で高度なシステムソリューションを提供。熊本本社の立地から九州半導体クラスター発展への地の利も大きい | |||
| ■ 検査・計測・後工程装置 | ||||

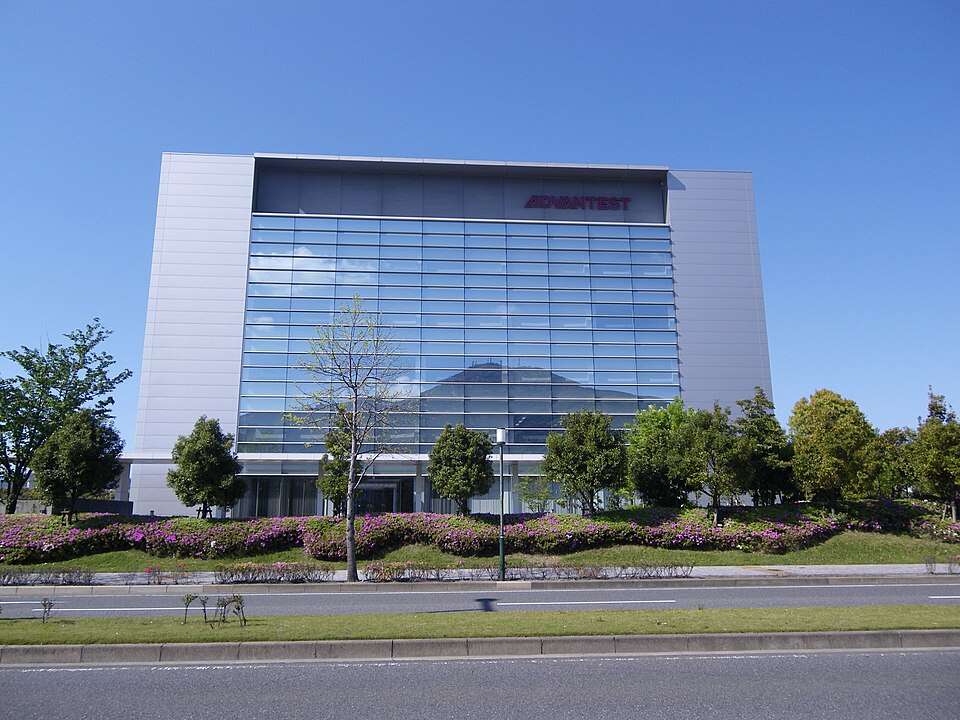

| アドバンテスト | 半導体テスト装置で世界首位級の企業。生成AI・HBM向けメモリテスター、ロジック向けテスト機の需要急増で急成長。テスト工程の重要性が高まる中、競争力の強化が加速 | |||
| ディスコ | ダイシング・グラインディング装置で世界シェア約70～80%[11]。半導体後工程の精密加工分野で圧倒的な独占的地位を確保。微細化・3D IC化に対応する高精度装置開発で技術的優位を維持 | |||
| レーザーテック | 半導体ウェーハ検査・計測装置で世界トップシェアの企業。微細化・EUV露光対応の検査装置で革新的技術を展開。次世代チップの不良検出において競争力を確保し、歩留まり向上に貢献 | |||
| 日本マイクロニクス | プローブカード（半導体テスト用高精密治具）の世界3位メーカー。メモリ向けプローブカードで約33%のシェアを確保。テスト装置メーカーと連携し、半導体品質保証の重要な位置づけを確保 | |||
| ■ 半導体材料（フォトレジスト・その他） | ||||
| JSR | フォトレジスト・電子材料で世界的シェアを保有する化学企業。EUV露光対応の次世代レジスト開発で業界をリード。電子材料事業による付加価値の高い製品展開で競争力を強化 | |||
| 東京応化工業 | フォトレジスト・半導体用ケミカルス供給の重要企業。EUV露光用高精度レジスト開発に注力し、次世代チップ製造での技術的なポジション強化。川崎本社から全球顧客へ最先端材料を供給 | |||
| ■ パッケージング・部品 | ||||
| 三井ハイテック | リードフレーム（半導体パッケージング用金属部品）で世界大手。EV向けモーターコア製造が急成長。北九州本社の立地から九州半導体・電子機器産業の重要なパッケージング・部品サプライヤーとしての役割を担当 | |||
| ■ 電子部品（コンデンサ・センサー・モーター） | ||||
| 村田製作所 | 積層セラミックコンデンサで世界首位（シェア40%以上）のメーカー。センサー・無線モジュール・高周波デバイスで多様なエレクトロニクス企業に供給。AI・5G・EV向けの電子部品需要で成長基盤を強化 | |||
| TDK | フェライト・センサー・電源モジュールで世界的な競争力を保有。スマートフォン・自動車・IoT向けの電子部品で多岐の顧客層に供給。HDD減衰に伴うタービンモーター向けから、EV・自動運転向け高機能部品への展開を強化 | |||
| ニデック | 小型モーター・精密機械で世界的企業。HDD冷却ファン・カメラモーターからEV駆動モーター向け高機能製品へ事業をシフト。超小型・高効率・高品質の製品開発で業界をリード | |||
